Renfe série L21

Identification
Exploitant(s)	GIF/ADIF
Désignation	L 21 à L 34
Commande	2001
Modèle d’origine	Class 37 BR
Constructeur(s)	Robert Stephenson, English Electric, Vulcan Foundry
Mise en service	1960 à 1965
Effectif	14
Disposition des essieux	CoCo
Écartement	standard (1 435 mm)
Carburant	gazole
Moteur thermique	English Electric 12 CSVT
Moteurs de traction	6 moteurs English Electric 535/A
Transmission	électrique English Electric 822/10G
Puissance continue	935 kW
Capacité en carburant	7,682 m3
Masse totale	108,0 t
Longueur totale	18,740 m
Vitesse maximale	128 km/h

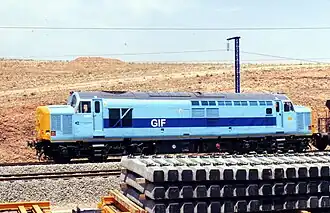

Renfe série L21 est une série de 14 locomotives, de la Class 37 British Rail, louées pour le chantier de construction de la LGV Madrid-Barcelone.

Historique

Origine

La Gestor de infraestructuras ferroviarias (GIF), créée en 1996 pour construire la première section de Madrid à Barcelone de la LGV Madrid-Barcelone-Figueras, se procure les machines nécessaires aux travaux sur le marché de l'occasion. Le matériel en voie normale provient de Roumanie, d'Allemagne, et du Royaume-Uni. La traction est confiée à un certain nombre de sociétés créées pour l'occasion. La Continental Rail est créée en 2000 par l'entreprise de génie ferroviaire Vias y Construcciones et par Continental Auto, qui dépendent toutes deux du groupe Actividades de construcción y servicios (ACS). C'est cette société qui passe un accord avec la société britannique English Welsh and Scottish (EWS) pour la location de 14 locomotives Class 37^[1] pour une durée de quatre ans.

Conception

La série 37 des British Railways (BR) est constituée de 309 locomotives mixtes construites de 1960 à 1965. À l'origine, elles forment les séries D 6600 à 6608 et D 6700 à 6999. Lors des passages en grandes révisions, un nombres importants d'entre-elles sont modifiées dans les années 1980, donnant naissance à plusieurs sous-séries. La sous-série 37700, à laquelle appartiennent toutes les machines livrées en Espagne, se distingue par un recâblage complet de la partie électrique, par le remplacement du générateur principal par un alternateur, et par l'adoption d'un lestage additionnel. Après la privatisation de British Rail (BR), elles sont partagées entre English Welsh and scottish (EWS), Direct Rail Services (DRS), Fragonet, HRNC, West Coast Railways (WXR) (en), Riviera train, et Eurostar. EWS loue une partie de son parc à d'autres sociétés européennes à la recherche de machines puissantes capables d'assurer la remorque des trains de travaux. De nombreuses class 37 participent ainsi à la construction de la LGV Méditerranée en France.

Service

La première unité est officiellement présentée à l'ancien dépôt de Thornaby en avril 2001. Toutes ces machines sont expédiées en Espagne via le tunnel sous la Manche, acheminées par fer jusqu'à Irun et de là, transportées par camion jusqu'à la base travaux de Salillas de Jalón puis la gare de Calatayud pour les dernières).

La L 33 avait déjà fait du service en France en 1999/2000. À Salillas del Jalon, elles remorquent les trains de ballast vers Calatayud et Saragosse. Les L 21 et L 24 déraillent dans la banlieue de Saragosse le 26 mars 2002. Expédiées au dépôt Vias y Construcciones de Madrid pour réparations, elles sont rapidement garées et découpées sur place en juillet 2003^[1]. La L 32, également accidentée, est découpée à Calatayud^[1] au même moment. Les onze survivantes sont toutes versées au pool WZKS-EWS en 2004. À cette date, elles travaillent toujours sur la ligne AVE, certaines participant à la construction de l'embranchement de Huesca.

En 2012, les : L22, L23, L25, L26, L33 et L34 retournent en Angleterre. Les autres machines sont réformées en Espagne entre 2001 et 2011^[1].

Liste des machines

Détail des machines livrées en Espagne numérotées, à leur arrivée, L21 à L34^[1] :

N^o GIF	N^o provisoire	expédition en Espagne	N^o EWS/BR 1986	N^o BR 1973	N^o BR origine	Constructeur partie électrique	Constructeur partie mécanique	Année
L 21		18/04/2001	37899	37161	D 6861	English Electric n^o 3339	Robert Stephenson n^o 8392	1963
L 22		18/04/2001	37718	37084	D 6784	English Electric n^o 3211	Robert Stephenson n^o 8330	1962
L 23	L 034	23/05/2001	37716	37094	D 6794	English Electric n^o 3221	Robert Stephenson n^o 8341	1963
L 24	L 033	23/05/2001	37885	37177	D 6877	English Electric n^o 3355	Vulcan Foundry n^o D 841	1963
L 25	L 023	29/05/2001	37703	37067	D 6767	English Electric n^o 3059	Vulcan Foundry n^o D 721	1962
L 26	L 031	29/05/2001	37714	37024	D 6724	English Electric n^o 2887	Vulcan Foundry n^o D 603	1961
L 27	L 030	7/06/2001	37799	37061	D 6761	English Electric n^o 3053	Vulcan Foundry n^o D 715	1962
L 28		10/07/2001	37883	37176	D 6876	English Electric n^o 3354	Vulcan Foundry n^o D 840	1963
L 29	L 032	10/07/2001	37801	37173	D 6873	English Electric n^o 3351	Vulcan Foundry n^o D 837	1963
L 30		19/07/2001	37702	37020	D 6720	English Electric n^o 2883	Vulcan Foundry n^o D 599	1961
L 31	L 024	23/07/2001	37888	37135	D 6835	English Electric n^o 3280	Vulcan Foundry n^o D 809	1963
L 32		19/07/2001	37802	37163	D 6863	English Electric n^o 3341	Robert Stephenson n^o 8394	1963
L 33	L 025	21/08/2001	37800	37143	D 6843	English Electric n^o 3318	Vulcan Foundry n^o D 817	1963
L 34		21/08/2001	37884	37183	D 6883	English Electric n^o 3381	Robert Stephenson n^o 8404	1963
